高压试验变压器的类型及使用

浏览:1899次 发布日期:2020-12-17 字号:

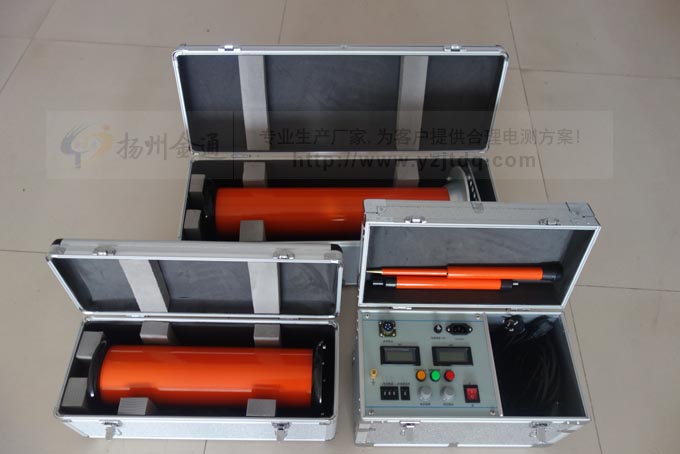

   扬州金通电气生产的ZGF-200KV/5mA双节直流高压发生器是根据中国行业标准ZBF24003-90<便携式直流高压发生器通用技术条件>的要求,重新设计制造的新一 代便携式直流高压发生器。
ZGF-200KV/5mA双节直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设 备进行直流高压试验和泄漏电流试验。
产品别称:
  直高发高压发生器中频直流高压发生器 、高频直流高压发生器 、 电缆直流耐压仪
  扬州金通电气为您介绍高压试验变压器的类型及使用,高压试验变压器是指为高压试验产生高电压的一类变压器。高压试验变压器,具有电压高、容量小、持续工作时间短、绝缘层厚和通常高压绕组一端接地的特点。
  高压试验变压器简称为试验变压器。试验变压器一般为升压变压器。这种试验变压器利用其二次侧所感应的工频高电压,对各种电工产品和绝缘材料等进行绝缘性能试验。试验变压器是电机、变压器、电器产品修造中不可少的一种耐压试验用电气设备。试验变压特点器主要用于电气产品的工频耐压试验、局部放电测量、绝缘介质的热稳定试验等;对中、高频电气设备还可采用特殊频率的试验变压器进行耐压试验及有关电气参数的测量。
  试验变压器一、二次绕组具有很大的电压比,一次电压为0.4kV、3kV、6kV、10kV不等,二次电压可制成100~2000kV或更高,容量可为3~9000kVA。对电力设备现场试验,一般用轻型试验变压器;对6kV、10kV级变压器等电力设备的耐压试验用50kV级升压试验变压器;对35kV以上电压等级的高压、超高压变压器等电力设备的耐压试验用大于被试设备一次额定电压5倍以上的超高压试验变压器,如500kV、700kV、800kV级和一定容量级的升压试验变压器。
 1)电压高:试验变压器的一次电压为220V或380V,但单台试验变压器二次电压则常达数千伏至数万伏。二次电压超过750kV的试验变压器,通常采用多台串级式结构。
 2)电流小:试验变压器的额定电流实际上是被试品的电容电流,所以一般小于1A。但用于电缆和大型电机试验、外绝缘污秽试验、线路电晕试验等项目的试验变压器,二次电流可达数安。
 3)工作时间短:因被试产品的耐压时间短,所以试验变压器除了用于外绝缘污秽试验、线路电晕试验、电缆试验外,一般均为0.5h或1h的短时工作制。
 4)试验变压器一般为单相、户内装置(也有做成户外装置的):均为油浸自冷式结构,绕组绝缘层较厚,高压绕组通常一端接地。
 5)试验变压器的二次绕组首末端绝缘水平不同:首端为高电位,而末端直接接地或通过电流表接地。
 6)设计和制造工艺要求高:由于工作电压高,绝缘结构对试验变压器的整体尺寸有决定性的影响。器身一般要求真空干燥,100kV以上要求真空注油。
 1)从结构上分,有铁壳式与绝缘外壳式试验变压器。
 2)从电源频率上分,有工频、倍频、中频及高频几种频率级试验变压器。
 3)按电压等级可分为低压、高压及超高压试验变压器。
 4)按使用形式可分为轻型移动式及固定式;又有单台使用及两台或多台串级使用试验变压器等。
  试验变压器一般为单相、户内装置,均为油浸自冷式结构。因为它的工作电压高,所以其绕组绝缘层较厚,而且高压绕组一端接地。
  试验变压器的具体结构型式,一般有单套管式、双套管式及绝缘筒式三种。
 ①输出电压波形。试验变压器输出电压波形应尽量接近正弦波。为了减少由于空载电流的谐波分量通过调压器和变压器的阻抗后,产生谐波电压而引起电压波形畸变,磁通密度应选在铁心磁化曲线的直线段;同时要选用波形畸变小的调压设备,必要时可加设滤波装置。
 ②阻抗电压。试验变压器的二次电流一般为容性电流,当二次电流流经调压器和试验变压器的阻抗时,将导致输出电压超过由电压比所确定的数值,所以试验变压器的阻抗电压不宜太大,否则可能影响测试结果的准确性,同时还会降低试验设备的短路容量。但如阻抗电压太小,被试品击穿或闪络时,短路电流可能增大。单台试验变压器的阻抗电压一般为4.5~10%,组成多台串级时,则可达30~40%。
1、油浸式试验变压器:体积大,重量重,容量大,维修方便,后期维护费用高;主流产品。
2、干式试验变压器:免维护,重量轻,体积小,可倒放,成本高。
3、充气试验变压器:需后期维护,灭弧性好,重量轻,有危险性。
  油浸式采用25#变压器油填充,绝缘冷却效果最佳;干式体积小重量最轻,但电压难以做高;充气式采用SF6气体填充。
  交直流高压实验变压器在升压或耐压实验过程,如发明以下不一般状况时,应立刻降压,割断电源。截至实验并查明缘故原由:①电压表指针摆动很大;②发明绝缘烧焦或冒烟;③被试品内有不一般的声音。
